离心风机型号大全（续）

关键词：离心风机发布时间：2013-08-04 点击数：1742

4-70型离心通风机

4—70型离心风机结构型式:
　 4-70型离心通风机№.2.8～6出风口位置为0°-225°，间隔为45°，传动方式为A式传动；№.7～12出风口位置为0°、90°、180°，№.7～12传动方式为C式传动。
4-70型离心通风机№.2.8～6风机主要由叶轮、机壳、进风口等部分配直联电机而组成；№.7～12除具有上述部分外，还有传动部分等。
　　1)叶轮由10个后倾的圆弧薄板型叶片、曲线型前盘和平板后盘组成。均用钢板制造，并经动、静平衡校正，空气性能良好，效率高、运转平稳。
　　2)进风口制成整体，装于风机的则面。与轴向平行的截面为曲线形状，能使气体顺利进入叶轮，且损失较小。
　　3)传动部2分由主轴、轴承箱、滚动轴承、带轮组成。

T4-72型离心通风机

T4-72型离心通风机结构型式：
　T4-72型离心通风机No.3～6出风口位置为0°～225°，间隔为45°，传动方式为A式传动；No.7～20出风口位置为0°、90°、180°，其中N07～12传动方式为C式或E式传动，No.16、No.20传动方式为B式传动。

T4-72型离心通风机No.3-6风机主要由叶轮、机壳、进风口等部分配直联电机而组成；No.7-20除具有上述部分外，还有传动部分等。
1)叶轮由10个后倾的圆弧薄板型叶片、曲线型前盘和平板后盘组成。均用钢板制造，并经动、静平衡校
正，空气性能良好，效率高、运转平稳。
2)机壳做成二种不同型式。No.3-12机壳作为整体，不能拆开。No.16、No.20的机壳制三开成式，除沿中分水平面分为二半外，上半部再沿中心线垂直分为两半，用螺栓连接。
3)进风口制成整体，装于风机的侧面，与轴向平行的截面为曲线形状，能使气体顺利进入叶轮，且损失较小。
4)传动部分由主轴、轴承箱、滚动轴承、带轮组成。

T4-72-12型离心通风机

在《T4-724-7离心风机的性能差异及原因分析》一文中，笔者曾就T4-72-11No5A的实测性能做过介绍和分析。为了使这一系列风机通过现有标准验收后的实际性能真正达到（或接近）原公称性能．笔者于2005年4月开始对其进行修改设计。同时．考虑到原系列叶轮所采用的单叶后倾式叶片在实际使用中不易积灰这一优点，在修改设计中仍然采用了单圆弧后倾式叶片这一基本型式。通过11次的反复试

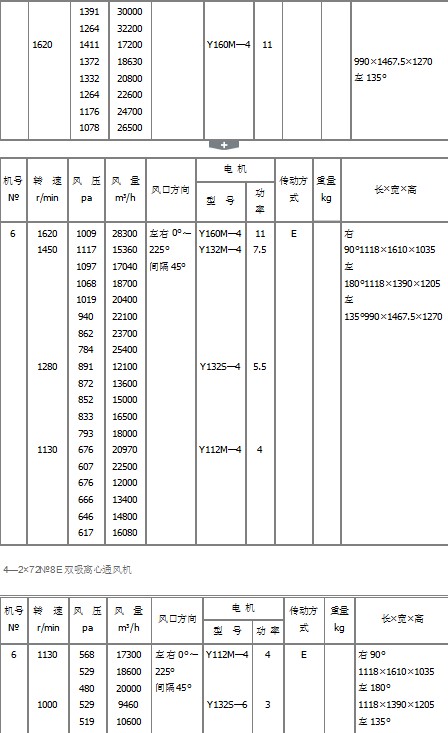

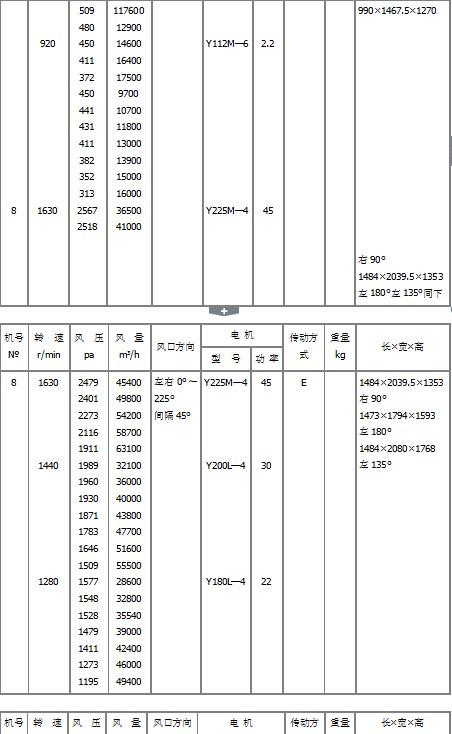

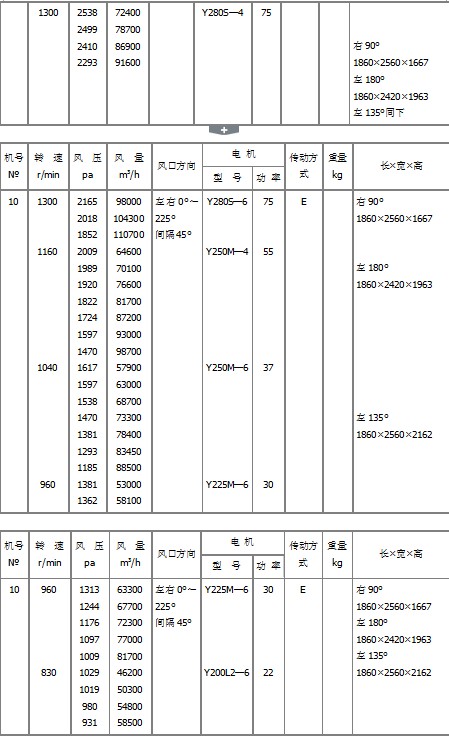

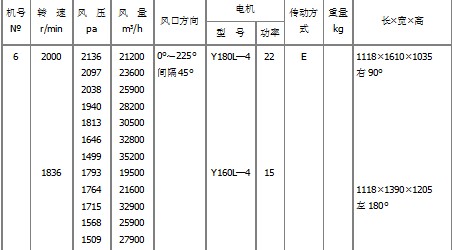

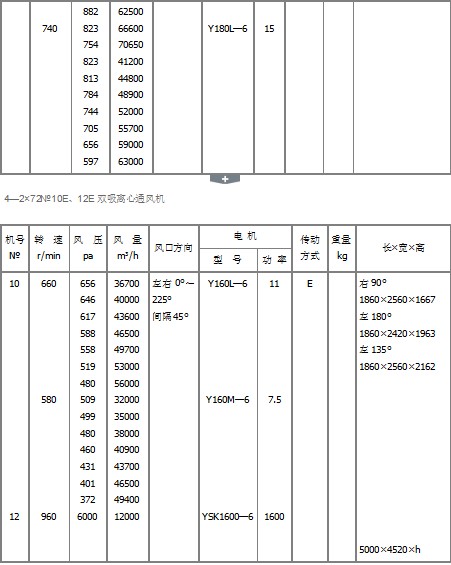

4-2×72型离心通风机

用　途：适用于宾馆、会场、影剧院、车间等通风换气。介质温度不于80℃。
　　型　式：
　　1、风机采用双吸入进气，机号有6E、8E、10E、12E、14E、16E、18E、20E。
　　2、风机可制成右旋或左旋两种型式，风机的出口位置以机壳出风口角度表示，有0°、90°、180°　
　　结　构：
　　风机由叶轮部、机壳部、进风口、轴承座、电动机等组成，具有结构紧凑，安装方便，便于维修的特点。
　　1、叶轮：由两个旋向不同的叶轮组成，每一叶轮各有10个翼型叶片，并具有弧形前盘，经动平动校正，运转平稳。
　　2、机壳：由钢板焊成蜗形体，并带有轴承支架，风机座。
　　3、进风口：钢板制成锥弧形流道。
　　4、轴承座：采用双列向心球面轴承并用钙纳基润滑脂润滑。
