2. 2　 处理试验数据所用数学公式

    动压 P d = 9. 8 × ( ( P 2 1 + P 2 2 + …… + P 2 n ) / n) 0. 5

                        ddd

静压 Ps = 9. 8 × ( P s1 + P s2 + …… + Psn ) / n

全压 P = P d + Ps

风速 V = 4. 04P d ( m/ s)( 4)

3流量 Q = F × V × 3600 ( m / h)( 5)

2式中 　F —— 风管截 面面积, m ; P d 1 , P d 2 , ……P d n —— 风管 同一 截 面 上 不 同 测 点 位 置 的 动 压 ( mmH 2 O ) , n = 9; Ps1 , Ps2 ,

……Psn —— 风管同 一截面上 不同测点 位置的静 压( mm H2 O ) , n= 9。

2.3　 离心风机作为前一级风机

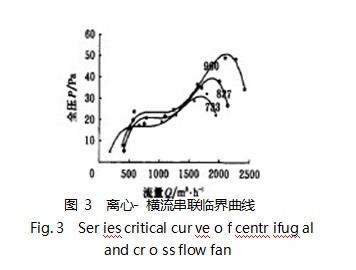

      离心 风机 作为串 联的 前一级 风机, 横 流风机 为后 一级风 机在此定 义为离心风机与 横流风机 串联。首先将横 流风机的 转速固定, 再确定一种管 网阻力, 然后通过 变频器调节 离心风机 的转速。当串联风机的总排气全压及流量与横流风机 单机、同工况下的全压及流量相等时, 记下离心风机的转速, 此即 临界转速; 保持横流风机 的转速不变, 改变 7 种不同的管 网阻力, 分别测出 不同管网阻 力下的各串联临 界转速。由不 同临界转速 所对应的 单机的全压 及流量即可确定 该工况下 的串联临界 点。通过曲线 拟合可得到 一条横流风机在 该转速下 的串联临界 曲线。改变横 流风机的转速, 重复以上步骤, 可测出其他两种转速下 的临界转速( 见表 1) 。因为即 使是型号、规格完全相同的风机 , 在转速相 同的情况下, 其风量、全压也不 相同, 为了找到串 联临界点的 规律, 使其更具 有通用 性, 应 该把这 些临界 转速 转化 成其对 应的 风量- 全压点, 我们又测出了的各临界转速对应的风量、 压即临界点, 再全把这些临界点绘制 在坐标系中( 见图 3) , 图 3 中曲线上的 数字是横流风机的转速( 单位 r / min) 。

              表 1　离心风机与横流风机串联临界转速

            T able 1　Ser ies critical speed of centrifug al

                      a nd cro ss flow fanr? min - 1



从图 3 可以看出: 离心 风机在横流风机 3 种不同转速下的串

（1）联临 界曲线的 形状非 常相似, 横 流风机 转速 越高 串联临 界点 的位置亦越高; 对某一转 速下的串 联临界曲线 来说, 随 着工况阻 力

（2）变小 串联临界 曲线缓 慢上升, 当 工况阻 力过 小时 串联临 界曲 线

（3）迅速下降。



2. 4　横流风机作为前一级 风机

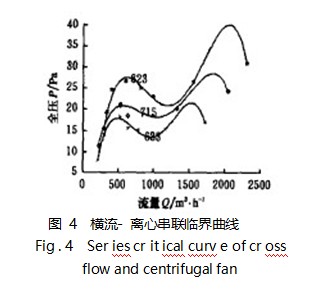

    横流 风机作 为串 联的前 一级 风机, 离心 风机 为串联 的后 一级风机在此 定义为横流风 机与离心 风机串联。首先 将离心风 机的转速固定, 再确定一 种管网阻 力, 然后 通过变频器 调节横流 风机的 转速, 当串联 风机的总 排气 全压及 流量 与离 心风机 单机 在同工 况下的全 压及流 量相等 时, 横流风 机的 此转 速即为 临界 转速; 与 离心风机作为前 一级风机 时测量临界 转速的方法 相同, 测出离心风机在 3 种转速 下的临界转速( 如表 2) , 通过曲线拟合 可得到离心风机在 3 种转 速下的串联临界曲线 ( 见图 4) , 曲线上 的数字是离心风机的转速( 单位 r/ min) 。

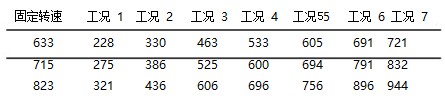

  表 2　横流风机与 离心风机串联临界转速T able 2　Series cr itical speed of cr oss flow and centrifug al fanr ? min - 1





从图 4 可以看出: 横流风机在离心风机 3 种不同转速下的串联临 界曲线 的形状 亦非常 相似, 离心 风机 的转速 越高 串联临 界点亦越高; 对某一转 速下的串 联临界曲线 来说, 串 联临界点 呈驼峰状。比较图 3、 4 可知, 横流风 机与离心风机在串联中的前后图位置不同, 其对应的串联临界曲线的形状也不相同。在大量试验的基础上 发现, 串联 风机在临 界点以上运 行时, 串 联效率在 两单机的效率之间, 而在临界点一下运行时, 串联效率 很低, 甚至低于串联风机中效率较低的单机。

3　结　论

 1) 横 流风机与 离心风机串 联运行, 保证 前一级 风机在串 联临界点以 上工作, 可 以提高风 机串联后总 的全压及流 量, 反 之风机 串联 后总的全压及流量 将低于后一级单风 机对应的 全压及流量。

2) 横流 风机与离 心风机串联 运行时, 串联 的前后 位置不 同对应的串联临界曲线形状也不同。

3) 对于 同一种串 联方式, 不同转速 下的串 联临界 曲线形 状相似; 不同 转速下 的临界曲 线上 同工况 各临 界点 对应的 全压 随转速的提高而增大。
