高压变频技术在锅炉风机中的应用分析

关键词:风机 高压变频    发布时间:2013-08-21    点击数:1313

八十年代,在发电厂高压电机采用的风门、阀门、电磁调速、液力偶合器调速、液态电阻调速、变极调速等耗能型电机调速方式,普遍存在适应范围窄、节能 效果不显著、机械特性变软(除变极调速外)、运行可靠低等问题,一直没有好的解决办法。九十年代,随着功率单元串联技术的研发成功和应用,高压变频器装置 以其独特的节能、高效、高可靠性、平滑而较硬的机械特性、以及强劲的输出动力,当之无愧地成为电力电子拖动的主角,成为新建和改造项目的*。

目前,应用高压变频调速 技术,一方面可以极大地节省风机消耗的电能,减少启动冲击,实现系统的节能、经济运行;另一方面可以提高功率因、降低谐波污染,提高系统的运行品质,实现 高精度控制,提高可靠性,满足对环境和生产工艺过程对流量和压力的精度要求。从而有效地提高经济效益和产品质量。高压变频技术,广泛应用电力行业、冶金行 业、水泥行业、化工生业、自来水行业、供热系统等。在全国各地已有达八千台套应用实例。总容量在1000多万千瓦,产生了良好的经济效益。其高效率、高可 靠、优良的技术性能,得到用户的一致好评,是企业用于高压电动机调速领域较为完善的技术,同以往的任何一种调速方式相比变频器均具有不可比拟的优势,是电 力拖动调速领域的主流和发展趋势。

一、高压变频调速原理

1.风机不同调节方式对比

由电工原理可知电机的转速与电源频率成正比,通过变频器可任意改变电源输出频率从而任意调节电机转速,实现平滑的无级调速。离心式风机在变速调节的 过程中,如果不考虑管道系统阻力R的影响,风机的*大特点是负载转矩与转速的平方成正比,而轴功率与转速的立方成正比。因此,将电机定速运转改变为根据流 量需要使用相应电源频率来调节电机变速运转,就可节约大量电能, 也能够产生巨大的经济效益。由图1可看出变频器控制是*接近理想曲线的。

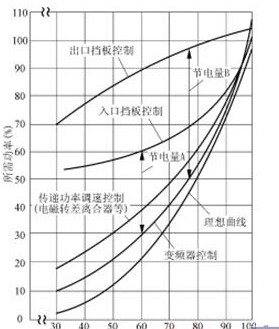

                                                     图1离心风机不同调节方式耗电特性比较



                                                                                                         图2 不同调节下的风机效率

由图2可知:在风机的流量由100%下降到50﹪时,变速调节与风门、阀门调节方式相比,风机的效率平均高出30%以上。从节能的观点来看,采用变 速调节方式为*佳调节方式。采用定速驱动时,风机靠风门调节,除产生大量的节流损耗外,反应速度慢,导致机组无法响应负荷的动态变化,采用调速驱动后,机 组的可控性提高了,响应速度加快,控制精度也提高了,从而使整个机组的控制性能大为改善,不但改善了机组的运行状况,还可以进一步节约能源,同时采用变速 调节后可以有效地减轻叶轮和轴承的磨损,延长设备使用寿命,降低噪声,大大改善起动性能。工艺条件的改善,也能够产生巨大的经济效益。

2.变频调速的特性

交流异步电动机的转速公式为:n=60f(1-s)/p

其中:n—电机转速r/min; p—极对数;

f—定子供电频率Hz; s—转差率。

由上式(1)可知,改变异步电动机的电源频率f就可以改变电机的转速n。同时,风机为典型的平方减转矩负载,下面以风机的工作特性来分析节能原理。

风机的电动机轴功率P与其流量Q,风压p之间的关系式如下:

P∝Q×p···························································· (2)

当电动机的转速为n1、n2时,流量由Q1变化到Q2,此时Q、p、P相对于转速的关系:

Q2=Q1×(n2/n1)················································ (3)

p2=p1×(n2/n1)2 ················································ (4)

P2=P1×(n2/n1)3 ················································· (5)

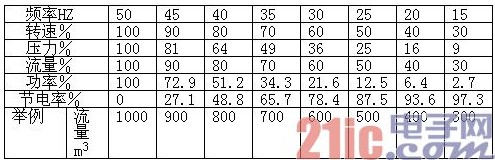

由式(3)(4)(5)式可以看出,调节电机转速即可调节流量,风压与转速的2次方成正比, 风机轴功率(功率输出)与转速的3次方成正比,从理论上讲,速度降低10%时会带来30%左右的功率下降,由于功率的大幅度降低,可获得显著的节能效果显 著。 风机调速后与调速前理论对比如下:
