1国产自走式采棉机采用风力将采摘下的籽 棉输送到棉箱。风机是风力输送系统中的关键部件。在风机 的选型过程中，根据风力系统对风机的性能要求以及采棉 机总体设计对风机外形尺寸的限制，在国产风机中没有合 适的机型。因此研究、设计适合采棉机的配套风机很有必 要。通过对国外采棉机所用风机进行研究消化、吸收改进， 开发出了一种新型风机，满足了国产采棉机对风机的要 求。现已通过自治区科研成果及新产品鉴定并获国家专 利。

2 主要结构及特点

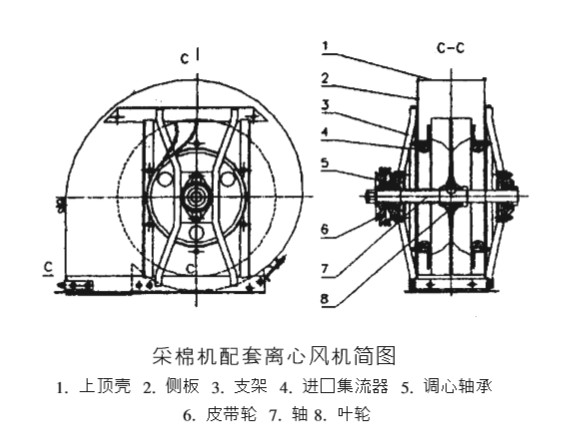

2.1风机结构 风机由上顶壳、侧板、支架、进口集流器、调心轴承、皮 带轮、轴、叶轮等组成，如下图所示。



2.2 风机特点

该风机为双圆弧双吸式离心风机。双吸式离心风机有 体积小的特点，可满足使用空间有限制的要求。在功率相同
情况下，主要结构参数减小了近40 %。该风机与国内风机相 比有两个特点：

（1）风机叶轮有独特的叶片线型，叶片线型为双圆弧， 两圆弧相切。风机气动性能的优劣主要取决于叶轮的形式 和主要结构参数，这种形式的叶片提供了良好的气动综合 指标。

（2）风机工作转速高，转速可达 4000r/min。风机性能调 节中转速调节是最重要的调节手段，这为满足不同性能的 使用提供了更大范围。

  3 主要技术性能参数

外形尺寸（mm）：        775*465*657

叶轮直径（mm) ):           480

工作转数)(r/min):            3750

风量(立方每小时）：     4000~5000

 配套动力（KW):             ≤16

4 主要部件及制做

4.1 叶轮

叶轮是风机的核心部件，该叶轮结构复杂，叶轮辐板两 侧各有23 片双圆弧形叶片，叶片壁较薄基部约6mm，顶部 约 3mm，并向一侧倾斜，表面粗糙度 2.5um~6.3um，材质 为 ZL104铝硅合金。该叶轮采用铝合金整体铸造，叶轮的机 械性能和内外质量要求较高。在浇铸过程中主要采用了如 下工艺措施：①"冷硬树脂砂造型技术。②采用平稳均匀快浇 的浇铸系统。③采用了稀土变质、净化铝液、细小品粒措 施。经装配性能试验，叶轮性能达到了设计要求。 &$ # 上顶壳 上顶壳是风机蜗壳的外围板，是确保风机结构尺寸的关 键。该零件为一弯曲长板，蜗壳两侧板插装在上顶壳两侧的 凸缘内，使蜗壳配合紧密，不但保证了风机间隙，而且不易 泄漏，拆装方便。

5 结论 该离心风机的研制不仅满足了国产自走式采棉机的工作需 要，而且为工农业机械配套风机增加一种可供选用的新机 型。
