1 概述

离心风机在水泥生 产 中起 着十分重要 的作用 , 其制造 、 安 装 质量 的 好坏 直接影 响到 风机 的性 能 和使用 寿 命 , 合理 的 使用 和维修也 是 提 高风 机运转率的关键 。 顺 昌水泥 厂 系 引进 国 外 日产 熟料 2 0 0 0 t 的窑 外分解生 产线 , 窑 头 电收尘 风 机 用于 蓖 冷 机废气的输送 , 该风 机叶轮 采用离心后 弯叶 片 , 设 汁入 口 气体粉尘 浓度不 超过 150 m g / N m 3 . 蓖 冷 机废 气进 风 机前 由电收 尘器 净 化 ; 该 电收 尘 器 是引进设 备 , 收 尘器前不需增 湿装置 。 由于 我 厂蓖冷机废 气温 度较高 , 进 入 电收尘器 后 , 十几 米长的电收尘 器极 板 极 易弯曲变 形 , 造 成极 板 之 间短路 , 收尘效率达不 到设计要求 , 过 大的气 体粉尘浓 度使 风机 叶轮叶 片严重 磨损 , 自 1 9 88 年投产 以来 , 风机 叶轮叶片共 更换 了 7 次 , 年停 机维修时 间达 48d 。

2 风机的技术性能参数
型号规格 MT 28oS , 叶轮直径 中28 。。m m :转速 4 95r / m in 电动机功 率 2 8 okw , 4 极 传动方 式 三几角皮带 , 10 根 减速 比 1 : 2 . 985 风量 58o om 丫h(21 C ) 压力 1 4 7 1Pa 工作 温度 < 280 C 重量 (不包括 电动机 ) 9 . 6 t 制造 厂家 F · I _ · S m idth

3 维修措施

3. 1 制 作叶 片 预先按原 有风 机 叶片表面 曲线的形 状制作 样 板 , 更换叶 片的 宽度 b 根 据 叶 片的磨损情 况 确 定 , 叶 片材料 用 a一 6m m 的 不锈 钢 板 , 利 用
w n 一 5 x 20 。。 卷板机 按 样板 形状 将不锈钢板 卷 成“ S ” 形 曲面 叶片 。

3 . 2 更换叶片 将 风机 叶轮上 需 要更 换 的 叶 片割下 , 用 新 制 作 的 叶 片对接上 去 , 每更 换一块 叶 片必 须焊 接好 再更 换下 一 块叶 片 , 且 在 叶轮对边 方 向进 行 , 以 防叶轮 热变形 。

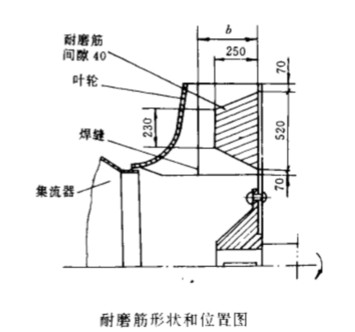

3 . 3 加焊耐磨筋 风机叶 轮 叶 片 全 部 更 换 焊 接 完 后 , 用 中6m m 的不 锈钢钢筋制 作 耐 磨筋 , 耐磨筋 两边 用 不锈钢焊 条 (或 T D O 一 3 型耐 磨焊条 )连续 焊接 到叶 片上 , 耐 磨筋 的形状和 位 置 见附 图。

3. 4 去渣和整平 叶 片和 耐 磨筋 焊接 后 , 将所 有 焊缝 的焊 渣 清除干净 , 并校 正叶 片表面 的局部热 变形 ; 再 用 叶 片曲线样板 校 正 叶 片曲面 的 弧度 , 以达 到 风 机 的设计要求 。

3. 5 校正 叶轮的静平 衡 风 机 叶轮 经过 更 换叶 片和 加焊 耐磨筋 后 , 叶轮的质量 重心 与风机旋 转轴线不可能完全重 合, 质量的 偏 心将使 风机运转 时 产 生振动和 噪 音 ; 校 正风 机 叶轮的 静平 衡可 根 据 风机 的转 速 采用不 同的方 法 。该 风 机转 速 较慢 , 叶轮质量 的偏 心允 许在6 m m 范 围 内 , 叶轮 本身的质量较重 , 其 自重 在偏心 16m m 时 就足 以使 叶轮在静态产生 转动 ,所 以采用风机叶轮 自身旋转的方 法来校正 叶轮的静平衡就能达到要 求 , 具体方法如下 :

(1)风机 三角皮带全部 卸出 , 使风 机叶轮处 于 自由状态 , 在 叶轮轴线 的正 下方的 集流 器 上画 出刻线 。

(2)盘动风机 叶轮(大于一周 ), 正 反方 向各进行两次 , 叶轮每次停稳后 , 对 准集流器 上的刻线在 叶轮上 画 出相应 的刻线 ; 取这 4 条刻 线 的中线 , 叶轮质量 的偏 心 就在 此 中线与风机 轴 线的连线 上 , 再 在 风机 叶轮相 应 的对 边 位置 进 行配重 , 配重 的重量 由少到 多逐渐 增加 , 直到 满足要求时为止 。

(3) 风 机 叶轮通过 配 重 后 , 再转 动叶轮数次 , 叶轮每次 停止 时不应 回 转 , 并在 叶轮整 个圆周 的任何位置 都能停稳 且不 回转 , 否则 必 须重 新校 正静平衡 , 直 到达到 要求时为止 。

4 使 用效果

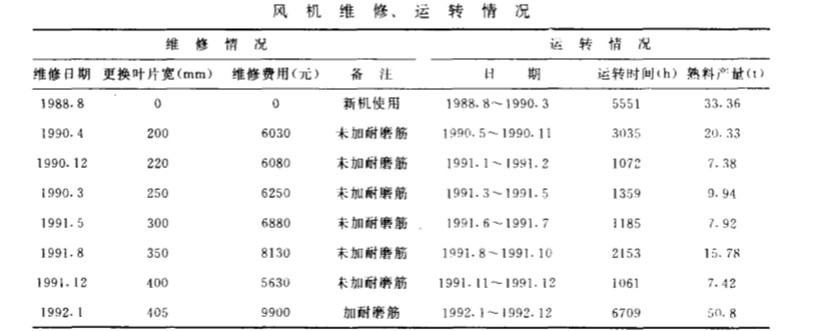

从 1988 年 8 月投 产至 19 92 年 12 月 , 风机 叶轮叶 片共更换 7 次 , 特别是 1991 年叶片更换5 次 , 全 年风机 运转 69 20 h , 共生产熟料 47 · 6 万t , 平均 每更 换一次 叶 片风 机 运转 1384 h , 生产熟料 9 . 52 万 t , 全年维修费用 3297 0 元 /a 。 从 1 9 9 2 年 1 月风机 叶轮 叶 片加焊 耐磨 筋 至 12 月 , 风机共运 转 6 7 0 9h , 生 产熟料 50 . 8 万 t 。 比 1991 年多生产熟料 41 . 28 万 t , 叶轮叶 片 提高 寿 命 4 . 3 倍 , 19 92 年维修费用 9 9 0 。 元 , 比9 91 年可节 省维修费用 2 . 54 万 元 , 中间可减 少 4 次停机检修时 间 , 增 产 熟料 5 . 31 万 t , 叶 轮 的 使用 寿命可 延长 0 . 4 倍 , 风 机维 修运转情 况 见下表 。

5 结论

由于采 用后弯叶片 , 且 风机转速低 , 叶轮直 径大 , 叶片加焊 耐磨筋后 , 对 系统风 量 、 风 压 影 响很 小 , 设计上 的富余能 力 大大超过其影 响 程 度 。 且后 弯叶片风机具有不过 负荷的特性 , 电动
机 的功 率基 本保持不 变 , 系统 的工 作状 况与过 去基本 相 同。 实际证 明 , 大型离 心风机 叶轮 叶 片 表面加 焊耐磨筋对提 高叶轮使用寿 命 , 确保设 备正 常运转 , 其经 济效益 是十分 显著 的 。
