美国高温离心风机的结构特点

关键词:高温离心风机    发布时间:2013-12-06    点击数:1401

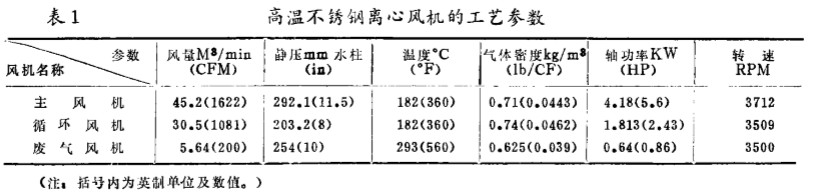

1 9 8 0 年 从 美 国Sfo r k 一 B o w e n 公司 引进的 整套干燥 装置中有三 台高温不锈 钢离心风机 , 它们在 工 艺 条件下 的性能参数综合为 表 1 。


经过换算, 在标 准状态下 , _ L 述 三台离心风机的 比转数 ( n , ) 都很小, 按 国际单位制 (5 1) 基本上是在 1 . 弱一 6 . 14 ( 相当 于 Mk fs 制 为 10~ 35 )范围内。 这 三台风机都是悬 臂式 结构 , 各 由一 台 二极的交流电机用一对 三角皮带 轮 增 速 传 动 , 它相 当于 我国 风机行业中现行 习惯 称 呼 的 “ C 式” 传动结构。 涡壳的出日 方 向有 八 个基本位置( 图 1 ) 。 其中循环风机和废 气风 机还可实现 “ 右转” 或 “ 左转 ” . 以上 可根 据用 户使用要求来改变 。


由于这三台离心风机都是用不锈钢 板 (机架 等除外) 焊接而成的, 因此 除废气风 机的进 气 口形状采用损失较小的弧筒形外, 其余二 台都是圆筒形的。 此 外, 一与国 内同类传动方 式的 中小型 离 心风机相 比较 , 美 国的产品还有 以下一些特点 :

2 . 离心风机的 主轴 为等直 径的 光 轴 , 没 有 台阶。 轴的两端铣制键槽 , 分别用 以联 接叶轮和三 角皮带轮 。 叶轮在轴上 的位置用 二 只紧定螺钉 固定, 皮带轮则采用锥套胀夹 的方法 来定位。 因此 叶轮和皮带轮可 以在轴 向任意 认为 合适的位置处 就位 , 调整 非常方 便 。

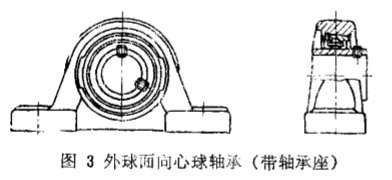

3 。 支承转子 部件的是 一对 带有轴 承 座业用二只顶丝 定位的外球面 向心球轴承 (见 图 3 ) 。

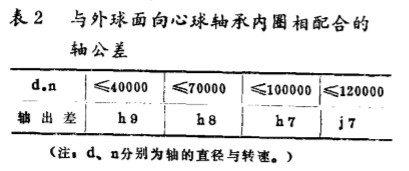

这种球轴承的内圈是一 只套筒 , 可在轴 向 任意位置 移动 , 然后 用二只 紧定螺钉顶紧 在轴上 。 外圈为一球面 , 与轴承座球面 内孔相 配合, 能 自动调 心 , 它 比一般的双 列调心球 轴承能承受更大的 负荷 , 且调 心范围也较大 。 这种轴承采用双面 完全 密封 式结构 , 出厂时 轴承内部 已 充填了足量的润 滑脂 , 故既能有 效地 防止灰尘 、 水和 异物等的侵入 , 又能防 止 油脂外溢 。 轴承座外设有油咀 , 可定期添 加润 滑脂 以延 长轴承的使 用寿命。 这种轴承的选用计算方法可与单列向心 球轴承相同, 但 由于 结构原因 , 它 的极限转 速要 比单列 向心 球轴承为低。 通常与这种球面轴承内圈 相配合的 加工 精度可按表 2 选定。


目前 , 这种外球面向心球轴承 (包括轴 承座) 己 由我国的 新疆轴承厂成系列(900 00 系列), 多品种的进行了生产。 。。 轴承冷 却风扇 。 由于用于 高 温, 因 此位于 风机的 前轴承, 因辐射 、 传导等受热 多, 故采用了 风扇予 以冷却的方式 。 它是 由 一只对半剖分的半开式径 向直叶 片的叶轮随 轴旋转时所产 生的 风压 、 风量来进行强制冷 却的。 叶轮用二 只螺栓夹紧在轴上 。

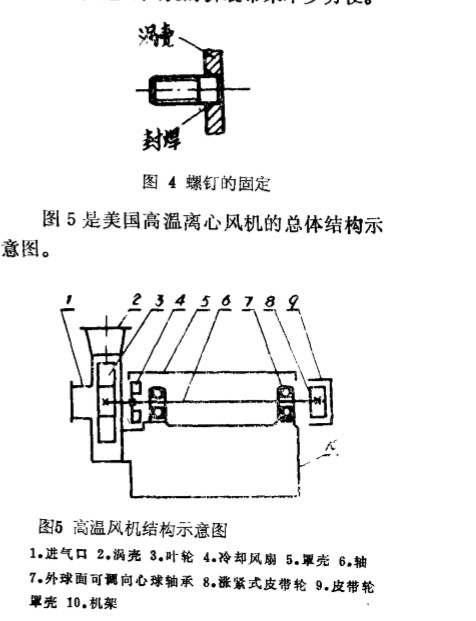

5.从三角皮带轮,这是利用皮带轮的锥孔与开 口 的锥形套筒间的配合, 当用螺 栓拉紧皮带轮使其沿锥套表面 有微小 的位移 时 , 强迫锥形套筒内孔收缩, 这就产生了对 轴的夹紧力而固定在轴上的。 其详细结构 已 在拙作 《一种装拆快速 、 方便的 皮 带 轮 结 构》 ( 《化工装备技术》 1 986 N O 9 期) 一 文中 已有说明此处从略。 6 。 联接螺钉的固定 , 离心 风机涡 壳 前 后要 分别同机架与风机进气室 (盖) 联接, 其联接螺钉 (不锈钢 制) 是插入风 机 涡 壳 (己之 4 ) 上事先钻好的通孔 中再予 以封 焊 固 定的 (图 4 ) 。 因此祸 壳的 流道 内 壁 平 整, 而且 由于定位精度 较高业能与涡壳基本 保持垂直 , 这对风机的拆装带来不少方便。

综上所述 、 美国 风机的 总体结构比较简 单, 尤其在对风机检修过程 中拆装快速 、 方便的设计构思 上颇具 匠心 , 受到使用维修者 的欢迎 。 特 别是对我们 在考虑使用于 化工行 业中的大量 中、 小型 风机的设 计改进来说, 是完全可 以借鉴和 加 以利用的。
顺便说一下, 上述 三种风机 , 经过我们 的努力 与 国产 化, 已经试制成 功, 其 中 的 主 、 循环 风机从87 年年底 起就 开始投 入于生 产 实践中使用。
