如何更好的消除离心风机的震动现象

关键词:如何更好的消除离心风机的震动现象    发布时间:2013-12-26    点击数:1157

如何更好的消除离心风机的震动现象,下面咱们举一个生产中的实例:在立窑生产线的风机运转中, 引起震动的因素有 很多, 需要加以辨别诊断, 找到正确的解决方法。本文 总结了我公司几个风机出现的震动故障, 以供参考。

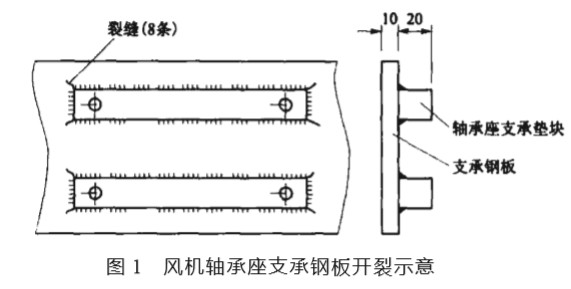

1 立窑鼓风用离心式通风机 该风机型号 SNY10-1, 流量 13240~14800m3/h, 全压 26540~26960Pa, 转速 2980r/min, 拖动电动机 Y315L1-2,160kW。 2004 年 8 月底, 发现轴承座处支承钢板有明显 开裂, 开裂位置见图 1。风机整体震动较大, 靠近叶轮 端轴承处裂缝较长, 震动亦稍大。开裂处多次焊接, 并 且裂缝逐渐加长。

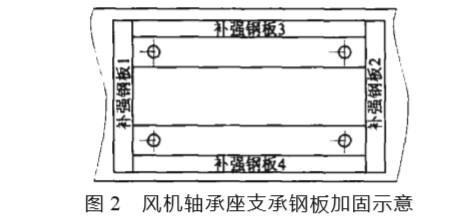

原因分析: 风机正常运转时产生的允许震动使支 承钢板产生了疲劳裂缝, 而裂缝经单面焊接不能恢 复其固有的刚度, 并因震动加剧而扩张。裂缝的扩张延伸使支承架刚度减弱, 这就让转子的动不平衡度加 强, 从而引起了剧烈的共振。 消除方法: 补焊 4 块钢板增大支承架刚度, 如图 2 所示。


1)用角向磨光机把裂缝处原焊缝全部磨平, 并且 磨出一条 V 型槽, 类似于开坡口, 然后采用适宜电 流, 手工焊好此槽, 再磨平。

2)补强钢板厚 12mm, 根据现场量取其长、宽尺 寸。补强钢板与 δ 20 支承垫块对接面要适当倒角以避 开原角焊缝。

3)补强钢板依序点焊, 先 1、 2, 再 3、 4, 点焊处要 对称且牢固。点焊好再依序对称地焊牢。 4)焊接好各补强钢板后, 要检查整体轴承座支承 架水平度、联轴器对正度等。 2004 年 10 月 11 日补焊钢板后, 运行正常。

2 立窑窑底卸料与熟料破碎处除尘引风机型号 4-72№8C, 流量 15614~20237m3/h, 全压 707~895Pa, 主轴转速 1000r/min, 功率 7.5kW, 皮带轮 传动。 故障现象: 风机震动剧烈, 轴承座、电动机及支承 架整体性震动剧烈, 引起熟料库顶水泥楼面产生共 振。启动与停止瞬间都是如此。支承架在剧烈的震动 影响下, 焊缝经常开裂, 电动机固定螺栓亦常断裂, 支 承架地基 (后浇注 100mm厚水泥整体块) 被振裂松 动, 与楼面水泥板脱离。 原因分析:

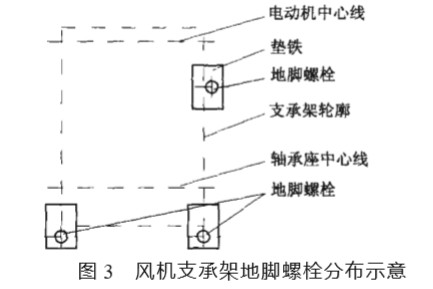

1)地基不牢固。由于支承架地脚螺栓只有 3 个, 且分布不合理, 如图 3 所示。后来浇注的水泥地基亦 不坚固, 与原楼面未凝结成整体, 且较薄。


2)支承架刚度不够。由于支承架是自制的, 当时 为赶时间, 用槽钢简单拼焊而成。电动机与轴承座合 用一个支承架, 长度达 1.5m, 只是四个角上有竖直支 承槽钢, 中间部位靠近轴承座处明显缺少了 2 根竖直 支承槽钢。并且各支承槽钢结合焊接处, 没有用角支 撑加强。 消除方法: 1)打牢地基基础。在靠电动机端补加 2 个地脚螺 栓。消除后浇注的水泥地基, 并在此处原水泥楼面上 铲出麻面, 再重新浇注厚度达 400mm的水泥地基与 支承架凝结为一体。 2) 中间部位靠近轴承座处补强 2 根竖直支承槽 钢, 把所有有角的地方都补焊上 δ 8 厚钢板角支撑。 2005 年 9 月检修后运转至今, 风机一切正常。

3 黏土烘干处除尘引风机 该风机型号 Y4-73-11№10C右 90° , 流量 9.19~ 17.1m3/s, 全压 1450~2050Pa, 转速 1250r/min, 拖动电 动机 Y200L-4,30kW。

故障现象一: 产生了比以往稍大的震动, 运转中 带有些许杂音, 震动频率与转速不符合。 原因分析: 因为轴承座以往有轻微漏油现象, 检 查视油孔发现油量不足, 且镜面焦黑, 诊断为供油不 足, 且油质变坏, 引起轴承旋转不良, 发热。 消除方法: 清洗轴承座, 换油, 并作好密封。

故障现象二: 轴承座内缺油导致两轴承烧坏, 更 换新轴承, 重新装配好试机发现震动明显。由于当时 要赶生产, 未对更换轴承后风机运转产生的震动作具 体分析, 强行开机运转, 仅 3d 时间, 轴承再次损坏, 而 座内润滑油充足。 原因分析: 前一次因轴承座内缺油导致轴承烧 毁, 而烧毁轴承时产生的局部高温高热, 使叶轮轴弯 曲变形, 使转子产生了动不平衡。 消除方法: 更换新风机主轴及轴承。

4 立窑窑底卸料及熟料破碎机处除尘引风机 该 风 机 型 号 4-72-6C 右 90° , 风 量 2.046~ 4.092m3/s, 全压 881~1389Pa, 转速 1600r/min, 拖动电 动机功率5.5kW。 故障现象: 2004 年 10 月 24 日上午, 发现该设备震动严重, 电流波动大且偏高许多, 轴承座温度偏高。经检查发 现, 轴承座连接螺栓松动, 个别已掉落, 风机壳与支承 架角钢连接螺栓松动, 有几只已掉落。停机, 紧固松动 的螺栓, 不能再用螺栓连接紧固的地方则采用电焊焊 牢。如此检修后开机, 发现震动仍然严重, 电流偏高, 摆幅也大, 轴承座温度偏高。

原因分析: 各连接螺栓松动后产生的严重震动使 风机支承架的刚度受损, 虽然恢复了连接处螺栓的紧 固程度, 却没有考虑到支承架的支承刚度已被减弱。 消除方法: 依据支承架形状, 焊上几块厚 8~ 10mm钢板条用以加强支承架。 效果: 运转平稳, 电流恢复正常。

5 结束语 在生产过程中, 离心式通风机通常性的故障大多 是由于基础不牢固, 支承架刚度减弱所致, 需要多总 结, 正确诊断以便能较顺利地排除故障。
