1 。 前言

为 了有效控制噪声 污染 , 我们研 制成功 阻燃玻 璃 隔声罩组 (包括消声 器)用在 2 台 9 一19 . 7 . I D 风机上 , 经较长时 间 的 连 续 使 用 , 晰声性能稳定 , 效果 良好 , 经市环 保局 用 N D : 精 密声级计测定 , 隔声量 25 dB (A ) , 室 内总 降l噪由log d 刃 (J井)降 到 80d 五 (刀), 低于国家 “ 工业企业噪声排放卫生标准 ” 。

2 。 阻燃玻璃 钢隔声革设计方案

我厂 9一19 7 . ID 高压离心风机运行时辐射以空气动力性噪声为主, 并伴有机械和电磁噪声 。 用NDZ精密声级计离声源 IM 、 45 ” 处进 行频谱测定 , 以 中高频为主的 宽频带噪 声, 频波 曲线上在50 0 万 Z , 有106 d B (姓) 的突 出峰值 , 总声 压 为IO5d 五 (月 )。 我们参考兄弟单位采用 的钢结构隔声罩 和砖砌 而声 室等降噪方法 , 认 为钢 结构隔 声 罩 自重大 , 费用高 , 隔声 量不能满足我厂 降 噪要求 , 决定 自行设 计研 制阻燃玻璃钢隔声 罩, 并确 定其 为主 体的综合 性治理方案。

3 . 阻燃玻璃钢隔 声革 的 设计

阻燃 玻璃钢隔 声罩也是风机围护结构的 一种。

3 . 1 . 风 机的风源 和 电机的散热

设 计中把 消 声器安 装 在 l福声罩 的尾部 , 出 口 对准 电动机 , 风机运转时 罩内产生负压 , 冷风从 消声器进 入 , 经 电机 , 把 电机散发 的热 量 和声 能带走 , 再 通过风机输送 到炉膛。 较 好 的解 决一风机 风源 和 电机散热问题 。

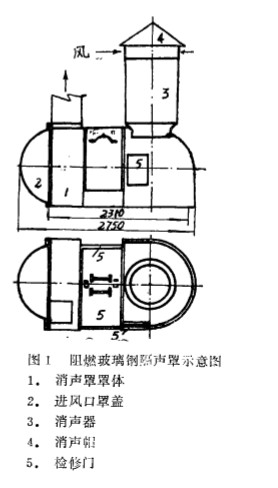

3 。 2 . 阻燃玻璃钢 隔声罩 的几 何形状 为了易加 工 、 省材 、 强 度高 , 易 吸收 声 波, 阻燃玻 璃钢隔声罩 几何形状 设 计为 园弧 形多段拼装式 , 装 拆不 需任何起重工具。 全 罩由罩盖 、 罩 身和 阻抗 复合 消声器组成。 罩 盖为球形 , 主要考虑 到风机吸风 口 的风量迁回。 罩身分三部分 , 前段罩在风机上 , 中段 内是传动器 , 为了维修设备方 便, 罩上 开 有 5 50 m m 宽 的对开大门二扇, 日常 检 修 开 有 40 0 X 30 om m 的小门。 罩尾内是电 动机 , 形 状是 球形, ‘并有复合消声器 的出 风 口 对 准 电机 , 一侧开有300 x 400 的小门, 作为检查 修理接线盒用。 (见图 1 )罩全 长2 . 75 M , 宽 1 。 4 M , 高1 . 2 刀 。

3 . 3 . 1 . 隔声 罩材料 的选择

隔声罩一般 常用钢 结构, 缺 点 是 自 重大 、加工困难、 装拆和搬运不 方便 、 不耐 腐 蚀和 价格 昂贵等 。 我们选 用阻燃玻璃钢作为制造 隔声罩 的
材料。 其优点是重量轻 、 易加 工、 成本低 、 隔声 效果显著 。 有一定的强 度和 良好 的耐腐 性 、 耐温性。 但阻燃玻璃钢 的使用 温度要低 于2 30 “ C 。

3 . 4 . }抽声罩 结构选择

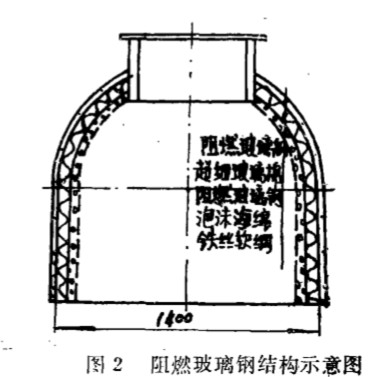

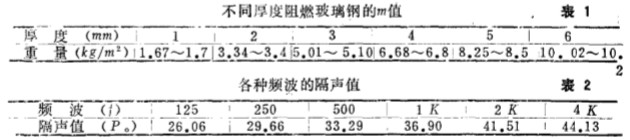

隔声罩 的好坏 与选用罩壁材料 以及被隔 绝的噪 声频率有关 , 一般罩壁 材料 的密度越 大, 噪声频率越高 , 则隔声效果越好。 为弥补阻燃玻璃钢质轻密度小, 隔声性 能较差 的缺 陷, 采取壁 面适当加厚和多层复 合结构。 利用声波在不 同介质分界上产生反 射 的原理 , 用软硬吸声隔声材料交替排列。 构成多层复合结构等措施, 以达到隔声吸声 的目的。 我们设计在两层阻燃玻璃钢层间紧 夹25 一50 枪/ M “的超 细玻璃棉 , 组成隔声罩 外壳。 根据经验公 式:  P=18Log（m1+m2）+12Logf-25d*B（A）+△P ? ? ( 1 )

, m1? ?为 罩壳外层材料单 位 面 积 重量 (kg/㎡)。





m2? ? 为罩壳 内层材料 单位面积重 量(kg/㎡“)。

△P? ? 附加 隔声值。

可 以算出 总隔声量 P = 35 . 26d B (A ) (算术 平均 值) 隔声量 与罗壁 内层材料 的吸 声 系 数 有 关, 其公式如下 P实 二 P + 10log a ? ? ( 2 ) P实 ? ? 隔声 罩实 际隔声 量。 以 ? ?罩 内壁 的平 均吸 声系 数 , 根 据 公式( 2 ) 计算出 a = 0 . 6 (查表 ) P 实 = 3 7 。 4 8 d B （A）从公 式和 实践 证明, 罩 内壁 是否 作吸声 处理, 对 隔声罩 的实际 隔声量有着举足 轻重 的影 响, 我们在罩 内壁紧贴一定 厚度 的海沫 海绵。 实践 证明 隔声罩不光是起隔声作用 ,还 起消声作用 , 实际 是消隔两 用罩 (见图2)。

由于隔声罩制造技术和 设备 振 动 等源 因, 实际隔声量往 往低于理 论隔声量, 所 以 一定要把好隔声罩制造 技术的质量 关, 使隔 声损失减到最 低限度。

3 。 5 。 消声器 的设计

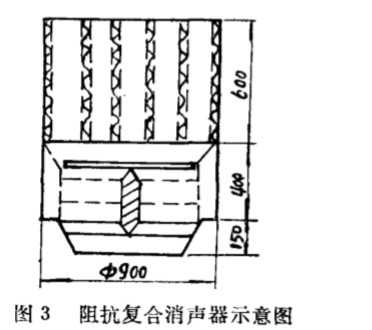

为了减少隔 声罩进 风 的阻力, 选 用列 管 式阻抗复合消声 器, 我们根据上海建筑工 业 设计院设计 的 F 型消声器进行修改设计。 阻燃玻璃钢 制作的阻抗复合消声 器的外 壳和丙表 面间, 由容重25 ~3 0 kg/㎡ “ 的超细 破璃棉衬有玻璃布作围护 的列 管段 , 主要考 虑消裔500 H z 以上 的中高频噪声, 而 扩 张 段重点解决500 H Z 以下 的低频噪声 。

资料介绍 厚度为4 Om m 的超细玻璃棉对500H z 以上 的中高频吸声系数 a ≥0 . 6 , 其 ( a ) ≥1 。 选用 的列 管D = 1 4 0mm 拼 , 长 L=600mm, 根据消声 量

P= 4 L ( a )/ B 公 式理论 推算为 1 7 . 2d B (A ), 对 于 500 H Z 以下低频 , 采用扩张段 , 长 度 为 400mm’ 估算消声量约 为 2 一 3 d B (A ), 为提高消 声器 的消声量 在扩张段 有十 字尖 劈 形 吸 声 片 、 整个消声 器 的消声量估算 为 20d B (A )左右 。 (见图 3 )

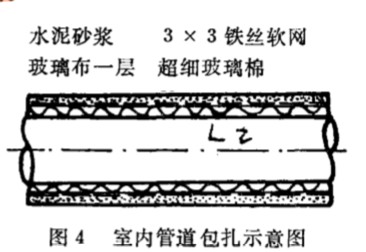

4 . 风机房 其他 消 声措施 风机除本身辐射噪声外, 风 管的管壁 与 气流的磨擦 噪声 也不能忽视, 我们对管道进 行包扎 (见 图 4 )。
底层用 超细玻璃棉厚5cmc , 然后用 一层 玻璃布扎紧, 目的起吸 声作用 , 再用铁丝软 网缠 绕一层, 水泥 砂浆抹面厚 3cm , 起 隔声 作用 。

除对管道 包扎外, 还更换阀 门, 原来风 机所用阀门都是闸 阀, 主要漏 风严重 , 浪费 能源, 增强 风机房 内噪 声。 为 了便于机房 内 噪 声治理 、 节约能源 、 闸阀 更换 为手 动蝶阀 就能克服 上述缺点, 噪 声也 从10 9d B (A )降 到105d B (A )。 5 。 治理 效果

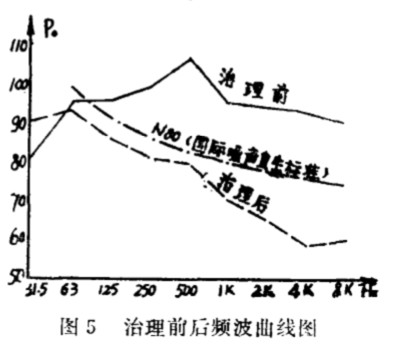

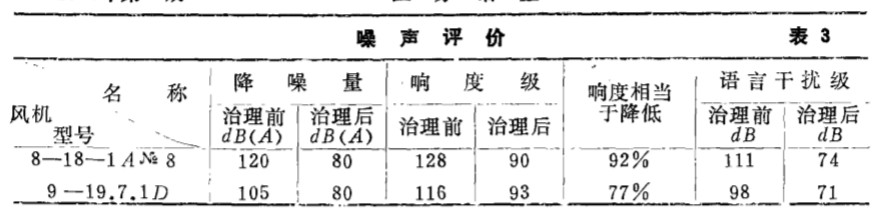

5 . 1 . 社会效果 机房内噪声 从 105 d B ( 刃 ) 降 到 80 d B (A )。 (见 图 5 ), 已低 于国家颁布的 “工业 企业噪 声卫生标准” 85 d B (A )。

治理前 , 进风 机房 , 房 内根本 无法谈 话, 出机房伴有暂时耳聋。 治理 后, 室 内互相交 谈可 清 晰听 到, 无其他不 良感觉。 风机房外 , 噪声也 从95d B (A )降 到71d B (A )以下, 房外 已 感觉不 出 有风机 在运转。

5 . 2 . 经 济效果

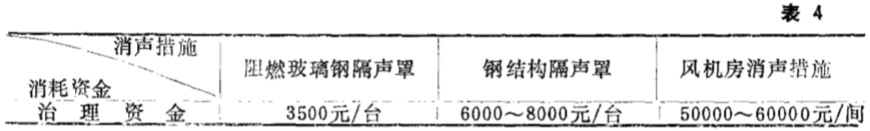

5 . 2 . 1 . 节 约治理资金。 表 4 是同类型 风机及风机房消声措施所消耗资 金 的 比 较 表。

从表中看出 阻燃玻璃钢 隔声罩比钢结构 隔声罩节约 治理费 1/2~2/3 , 是风 机房消声投资的1/15左右。

5 . 2 . 2 . 节约 能源 风机房噪声 治理 工艺方案 中规定 , 闸 阀更换蝶阀, 目的为了杜绝 严重 漏风, 节 约能源 , 也便于治理噪 声, 2 台风机 , 每年 至 少 可 节 约 电 86400 度 / 年。 折 合 资 金 95 04元/ 年 。 b . 电机运转 散发 的热量及罩 内一部分 声能转 变成热能, 提高进炉风 温, 2 台风机 每年可节约8 00 度/ 年 , 折合资金88 元/年 。

5 . 3 . 其 他效果

5 . 3 . 1 . 风 机组 被阻燃玻璃 钢隔声罩组 封闭除能 降噪外, 还 能冷却电机。 电机温度 比没有 加 隔声罩 的温度要低5 ~10 “ C , 特别 是夏季降温效果更明显。
5 . 3 . 2 隔声罩非但起 隔声作用 , 同 时 也 起到安全罩作用 。

6 . 存在的问题

阻燃玻璃钢隔声罩 研制试用虽然获得成 功, 但还存在着一 些间题 , 有待进一 步研究 和完善。

6 . 1 . 阻燃玻璃钢并不是不燃烧 , 超过 23 0 “ C 时, 仍然要燃烧 , 这 性能就 限制隔声 罩的使用 范围 , 为适应各类设备 的 消 声 需 要 , 阻燃玻璃钢 的耐高温 问题, 目前迫切需 要 解决。

6 . 2 . 为提高隔声罩 的隔声效果 、 理 论 计 · 算 、 阻燃玻 璃钢 的吸声 系数 和 透 射 系 数 等 , 必 须作一定数量 的试验。

6 . 3 . 为使阻燃玻璃钢隔声罩 具有高效 的性能 , 对其儿何形状和 结构, 需作进一步 的研究 。
