离心风机运行参数中转速的重要性

关键词:离心风机运行参数中转速的重要性    发布时间:2014-01-18    点击数:1856

在离心风机运行参数中转速在各方面的重要性,下面文顺风机小编带大家进行一组实验来解析离心风机参数中的转速的重要性。

一 、 实验方法及实验数据
1 . 实验装置 实验装置

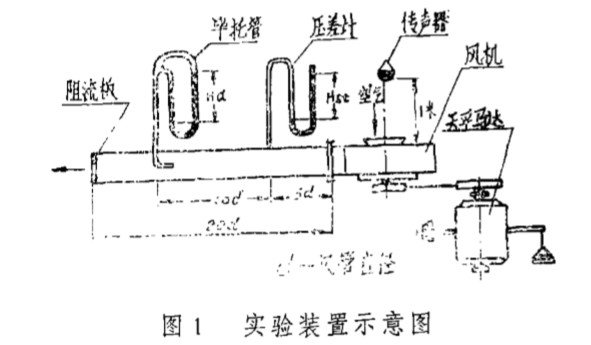

如 图1所示, 离心风机由直流 电机带动, 可任意改变风机转速。用ND: 精密声级计测定风机声压级。传声器位于风机吸入口中心线1米处 。 用 天 平 马达测定功率, 用毕托 管测 流量, 用 U 型压差计测定全压 。



2. 实 验 风机的参数

叶轮出口直径                D2= 194mm

叶轮入口直径                D1= 122mm

叶片出 口安装角           β2=170°

叶片入口安装角            β1= 37°

叶片数                            Z= 32 片

叶轮宽度                       b=29 mm

蜗 壳为矩型 断面 , 其扩压 角 α =5°, 风机以n= 3000、3600 、4600、5300、 6200、 6500转/ 分六种转速进 行实验 。

3 . 测试 声场的情况

实验在 1 00 ㎡的实验室中进行, 地面为水泥地, 实验室 没 有吸声 和隔声设施 。 为减少环境噪声对 实验的影 响, 故 测试 均 在夜间进行 。

4 . 实验数据

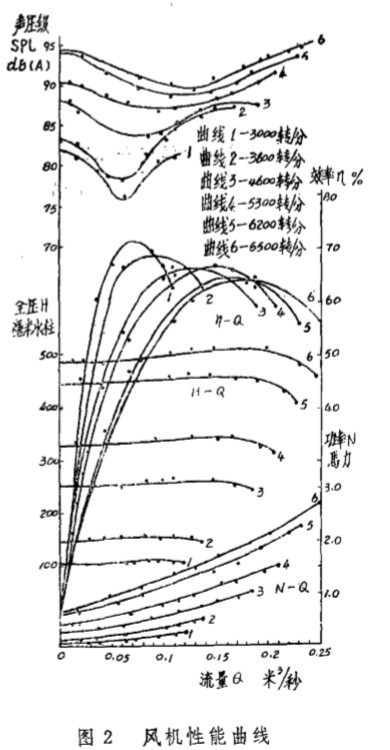

有关实验数据经综合整理, 画成曲线 如图2 所示 。 图中有四种 曲线 。


(l) 声压级 (A ) 与流量 曲线, 即 SPL (A ) 一Q 曲线。

( 2 ) 效率与 流量 曲 线, 即 ,η一Q 曲 线。

( 3 ) 全压与 流量 曲 线, 即 H 一Q 曲 线。

( 4) 轴功率与流量 曲线,即    N一Q曲线。

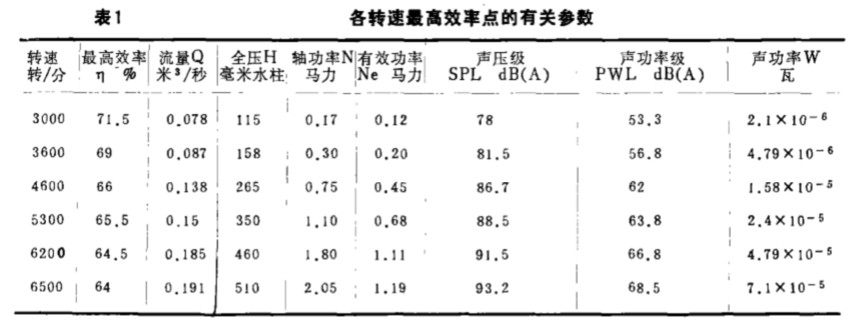

各转速下最 高效率的数值, 以及最高 效率点的流量 、 全压 、 轴功 率、 有 效 功 率 、 声压级 (A ) 、 声功 率级(A ) 、 声功率等有关参数如表 1所 示。
